| ГЛАВА 6. Рулевое управление |
|||
 |

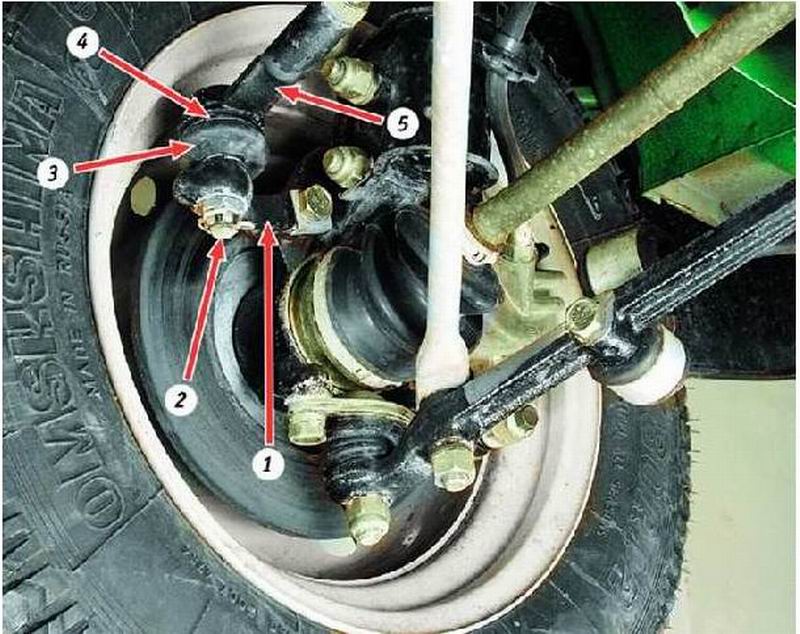

Наконечник рулевой тяги: 1 - поворотный рычаг 2 - шаровой палец 3 - защитный чехол 4 - верхнее стопорное кольцо 5 - наконечник рулевой тяги |
||
Перед началом работы Снимите соответствующее колесо. |
|||
При увеличении свободного хода рулевого колеса или |
 |
||
| Обязательно замените рваный защитный чехол шарового шарнира. Иначе, попавшие в шарнир грязь и вода быстро выведут его из строя. Заменить чехол можно не снимая наконечник с тяги. |
|||
| Замена наконечника рулевой тяги | |||
 |
1. Очистите контргайку наружного наконечника рулевой тяги и гайку крепления наконечника к поворотному рычагу. |
||
| 2. Чтобы легче отвернуть гайку и контргайку, нанесите на резьбовые соединения жидкость типа WD-40 и немного подождите. |
 |
||
 |
3. Ослабьте затяжку контргайки наконечника, удерживая вторым ключом рулевую тягу за шестигранник от проворачивания. |
||
| 4. Выньте шплинт. |  |
||
 |
5. Отверните гайку. | ||
| 6. Установите съемник и выпрессуйте палец шарового шарнира из поворотного рычага. |
 |
||
 |
7. Отсоедините рулевую тягу от поворотного рычага. |
||
| 8. Отверните наконечник, удерживая тягу за шестигранник и считая число оборотов. Это поможет при установке наконечника приблизительно сохранить схождение колес. |
 |
||
 |
9. Установите наконечник в порядке, обратном снятию, навинтив его на тягу на подсчитанное ранее число оборотов. После затяжки гайки пальца наконечника требуемым моментом затяните ее до совпадения ближайшей прорези гайки под шплинт. Проверьте и при необходимости отрегулируйте углы установки колес. |
||
| Замена защитного чехла шарового шарнира | |||
| 10. Поддев отверткой, снимите верхнее стопорное кольцо. |
 |
||
 |
11. Снимите защитный чехол с шарнира. |
||
| 12. Удалите верхний слой грязной смазки (если заметно, что грязь попала внутрь шарнира, то такой шарнир придется заменить) и нанесите новую консистентную смазку. |
 |
||
 |
13. Установите на новый чехол нижнее стопорное кольцо. |
||
| 14. Заложите консистентную смазку в новый чехол на половину его объема. |
 |
||
 |
15. Установите чехол на шарнир до упора и наденьте кромку чехла на посадочное место на корпусе шарнира. |
||
| 16. Установите верхнее стопорное кольцо. |
 |
||
 |
17. Проверьте правильность установки колец и плотность прилегания кромок колпака. |
||
