| ГЛАВА 3. Техническое обслуживание |
|
Проверка в подкапотном пространстве |
Места проверки возможной течи охлаждающей жидкости: 1 – расширительный бачок 2 – термостат 3 – датчик указателя температуры охлаждающей жидкости 4 – шланги радиатора 5 – пробка сливного отверстия радиатора 6 – пробка сливного отверстия блока цилиндров 7 – шланг отводящий подогрева впускной трубы (подтопливным насосом) |
| Рекомендации При обнаружении течи в местах подсоединения шлангов подтяните хомуты их крепления. Неисправные хомуты замените. Если через пробки и датчики течет охлаждающая жидкость, подтяните их. Осмотрите шланги по всей длине, замените порванные, потрескавшиеся или потерявшие эластичность. Перед заменой шлангов слейте жидкость из системы охлаждения двигателя (см. подраздел 3.5.). |
|
1. Подводящий и отводящий |
 |
 |
2. Шланги на термостате и патрубке рубашки охлаждения. |

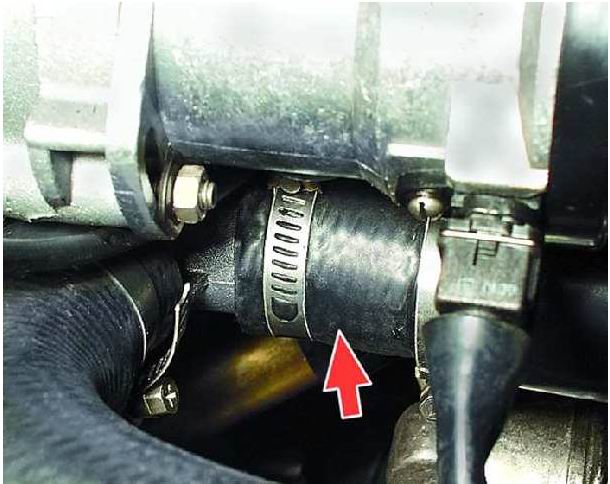

| 3. Шланг между термостатом и патрубком рубашки охлаждения. |
 |
 |
4. Шланг на расширительном бачке. |
| 5. Шланг отвода жидкости подогрева впускной трубы. |
 |
 |
6. Пробка сливного отверстия радиатора и датчик включения вентилятора. |
| 7. Пробка сливного отверстия на блоке цилиндров. |
 |
 |

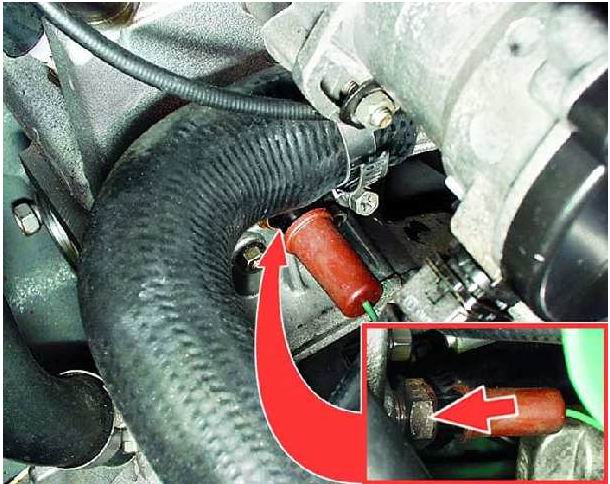

8. Датчик указателя температуры охлаждающей жидкости. |
| 9. Шланги отопителя. |  |
 |

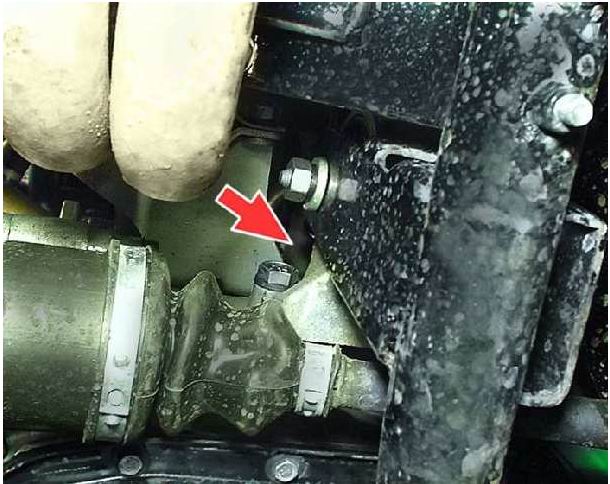

10. Снизу автомобиля проверьте подводящую трубу водяного насоса и... |
| 11. ...место возможной течи водяного насоса. |
 |
