| ГЛАВА 7. Тормозная система 7.2. Задний тормозной механизм |
|||
Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен). Снимите заднее колесо. Внутренний диаметр тормозного барабана, мм: номинальный 180 предельно допустимый 181,5 Обязательно замените барабан, если его внутренний диаметр достиг предельно допустимого размера. Дефектный тормозной барабан уменьшает долговечность тормозных колодок, **************** |
|||
 |
1. Очистите от грязи тормозной барабан и защитный колпак ступицы колеса. |
||

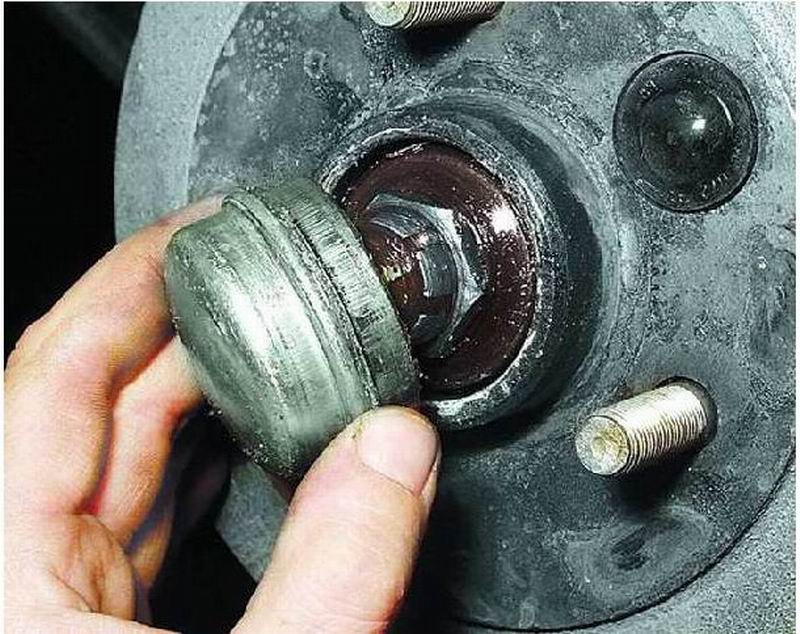

2. Проворачивая барабан, |
 |
||
 |
3. ...выньте его из барабана. | ||

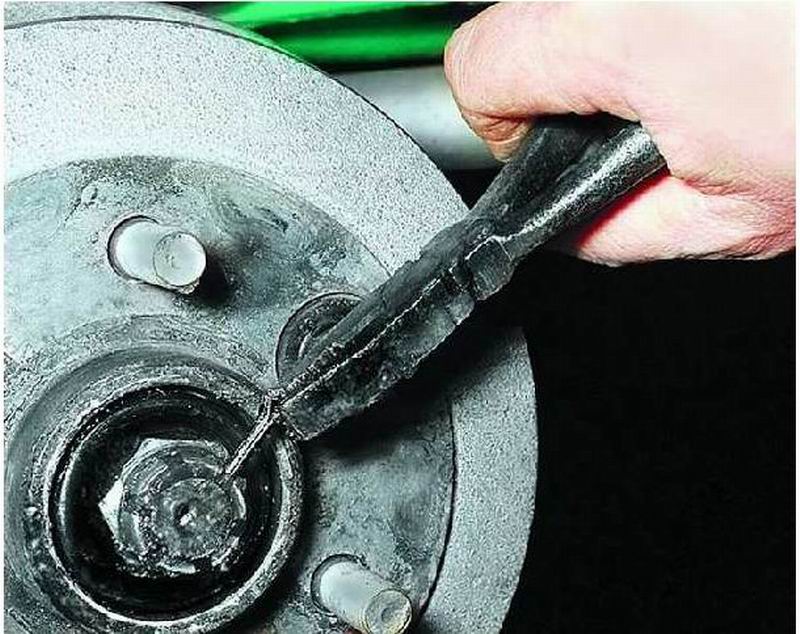

| 4. Разогните шплинт и выньте его из отверстия в оси ступицы. |
 |
||
 |
5. Отверните гайку ступицы. |
||
| 6. Снимите упорную шайбу. |
 |
||
 |
7. Выньте передний (наружный) подшипник ступицы. Для этого слегка сдвиньте барабан на себя, а затем передвиньте на место. |
||

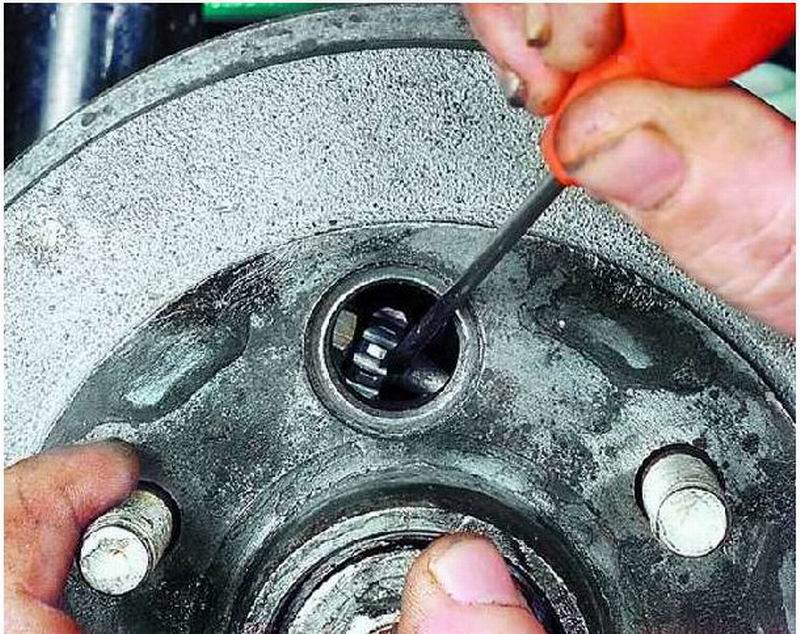

| 8. Если снятие барабана затруднено, сведите колодки, вращая регулировочную гайку разжимной планки, и сбейте барабан резиновым молотком. |
 |
||
 |
9. Снимите тормозной барабан. |
||
| 10. Внимательно осмотрите барабан. Обязательно замените барабан при обнаружении на нем сколов и трещин. |
 |
||
 |
11. Осмотрите рабочую поверхность барабана. Если на ней имеются глубокие риски, сколы или заметна овальность, барабан надо заменить. |
||
| 12. Барабан можно расточить и прошлифовать, но его внутренний диаметр должен быть не более 181 мм. |
 |
||
 |
13. Шпильки крепления дисков колес со слабой посадкой в барабане или с поврежденной резьбой замените. |
||

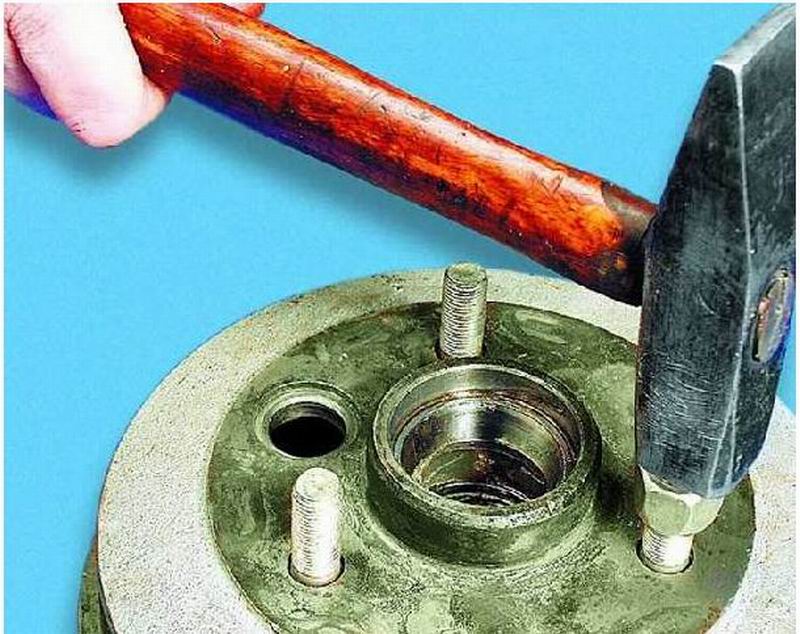

| 14. При замене барабана выпрессуйте из него шпильки, навинтив на них гайки заподлицо, чтобы не повредить резьбу. Извлеките также сальник, задний подшипник и внутренние кольца подшипников (см. подраздел 5.2.3.). |
 |
||
 |
15. Запрессуйте шпильки в Запрессуйте наружные |
||
| 16. Если на рабочей поверхности барабана в результате износа образовался буртик, снимите его напильником. |
 |
||
 |
17. Сведите колодки, навинтив регулировочную гайку на половину резьбовой части разжимной планки. |
||

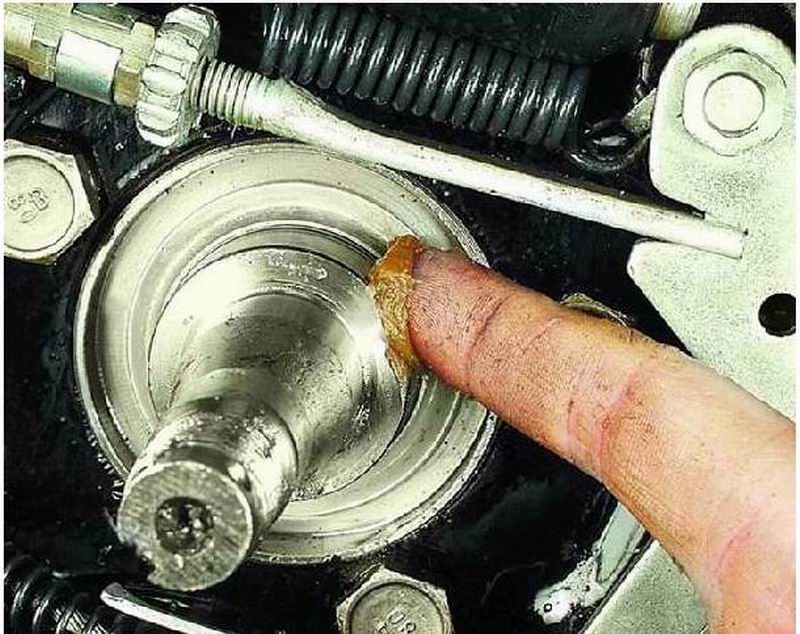

| 18. Смажьте цапфу смазкой Литол-24, установите тормозной барабан и отрегулируйте зазор в подшипниках ступицы колеса (см. подраздел 5.2.4.). |
 |
||
 |
19. Отрегулируйте зазоры между колодками и тормозным барабаном (см. подраздел 7.4.4.). Установите колесо, проверьте работу стояночного тормоза и при необходимости отрегулируйте его (см. подраздел 7.4.3.). |
||
