| ГЛАВА 3. Техническое обслуживание |
|||
 |
Тормозной механизм заднего левого колеса (тормозной барабан снят): 1 – колесный цилиндр 2 – разжимная планка 3 – задняя тормозная колодка 4 – рычаг ручного привода колодок 5 – стойка колодки 6 – пластинчатая пружина 7 – трос привода стояночного тормоза 8 – нижняя стяжная пружина 9 – передняя тормозная колодка 10 – регулировочная гайка 11 – верхняя стяжная пружина |
||
Перед началом работы Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен). Снимите заднее колесо. Рекомендации Состояние накладок тормозных колодок проверяйте при каждом снятии тормозного барабана. Замените колодки в следующих случаях: – толщина накладок менее 1,5 мм; *************** Не применяйте для очистки тормозов бензин, дизельное топливо или какие-либо другие минеральные растворители. Колодки необходимо заменять в тормозных механизмах обоих задних колес одновременно. Для замены колодок рекомендуем обратиться к специалистам, так как ступица *************** |
|||

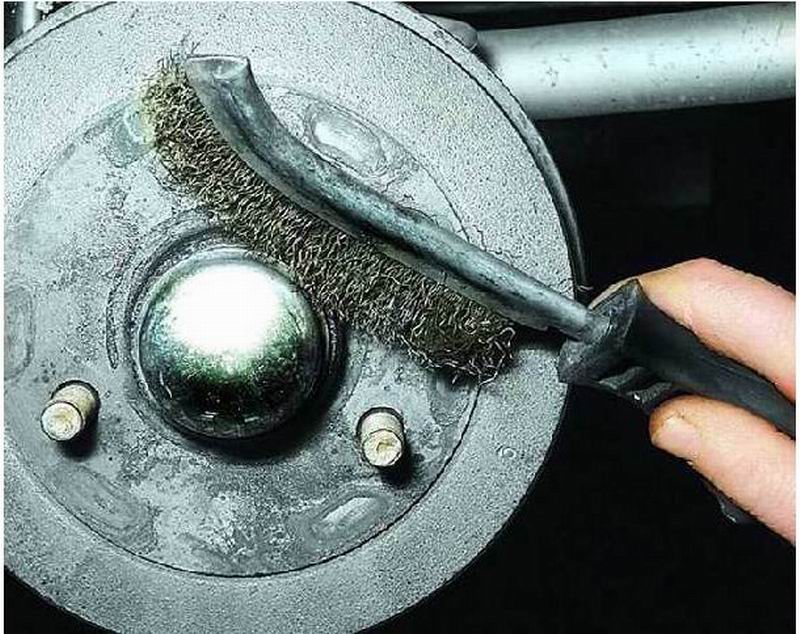

1. Очистите от грязи |
 |
||
 |
2. Проворачивая барабан, осторожно сбейте защитный колпак ступицы и... |
||
| 3. ...выньте его. |  |
||
 |

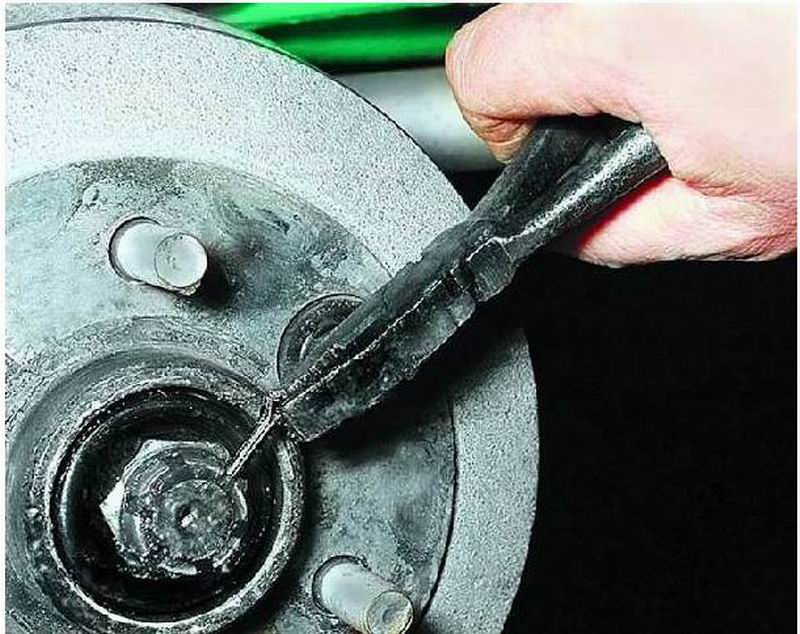

4. Разогните шплинт и выньте его из отверстия в оси ступицы. |
||

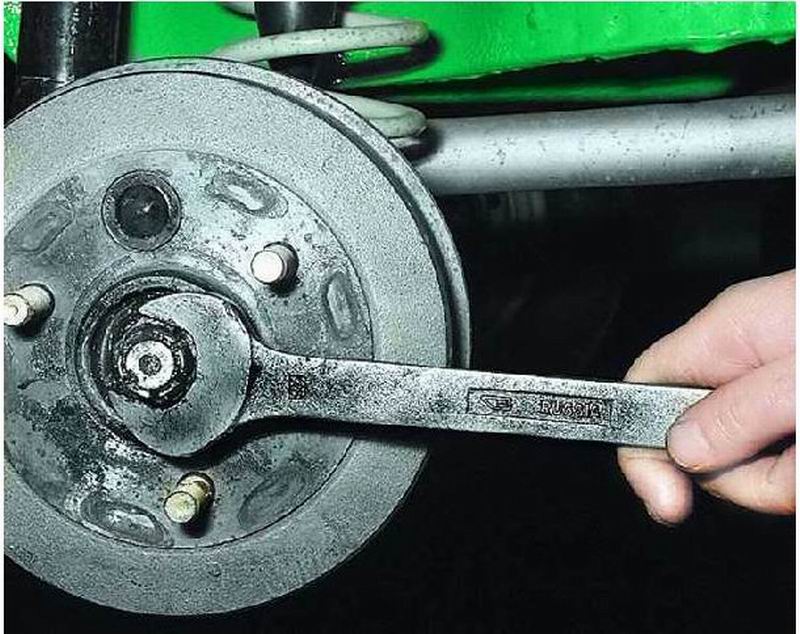

| 5. Отверните гайку ступицы. |
 |
||
 |
6. Снимите упорную шайбу. | ||

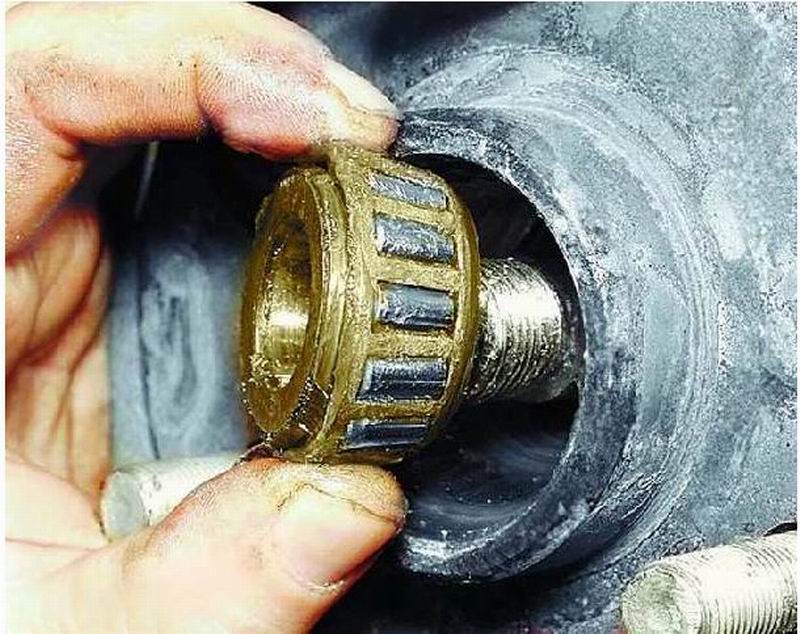

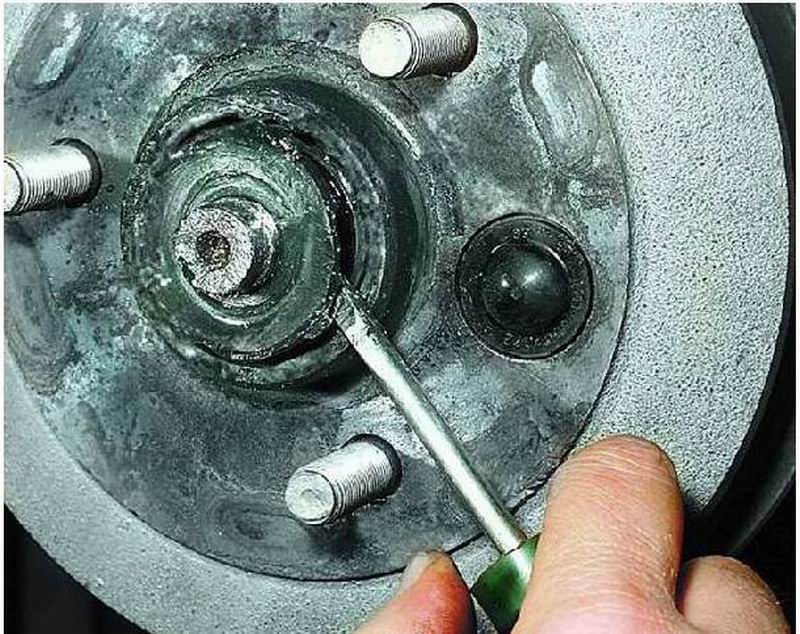

| 7. Выньте передний (наружный) подшипник ступицы. Для этого слегка сдвиньте барабан на себя, а затем передвиньте на место. |
 |
||
 |
8. Если снятие барабана затруднено, сведите колодки, вращая регулировочную гайку разжимной планки, и сбейте барабан резиновым молотком. |
||

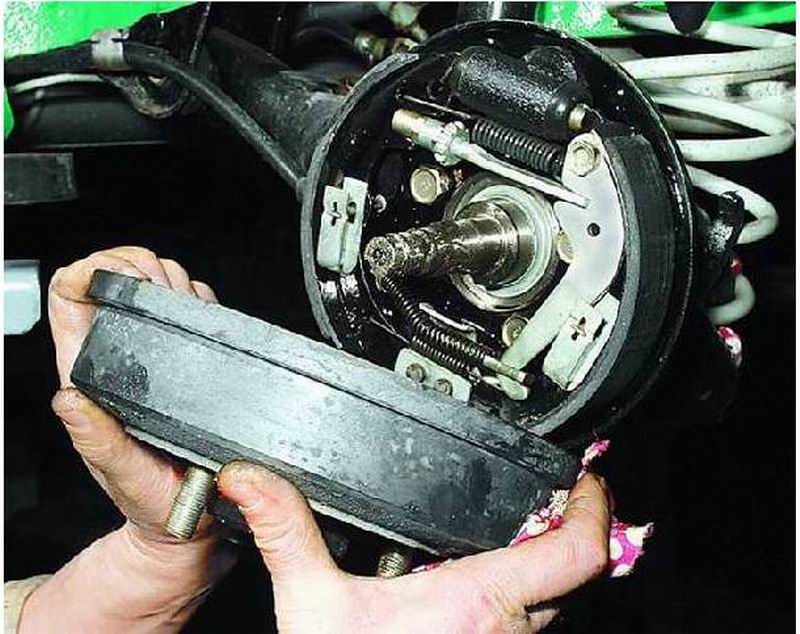

| 9. Снимите тормозной барабан. |
 |
||
 |
10. С помощью отвертки снимите верхнюю стяжную пружину. |
||
| 11. Таким же способом снимите нижнюю стяжную пружину. |
 |
||
 |

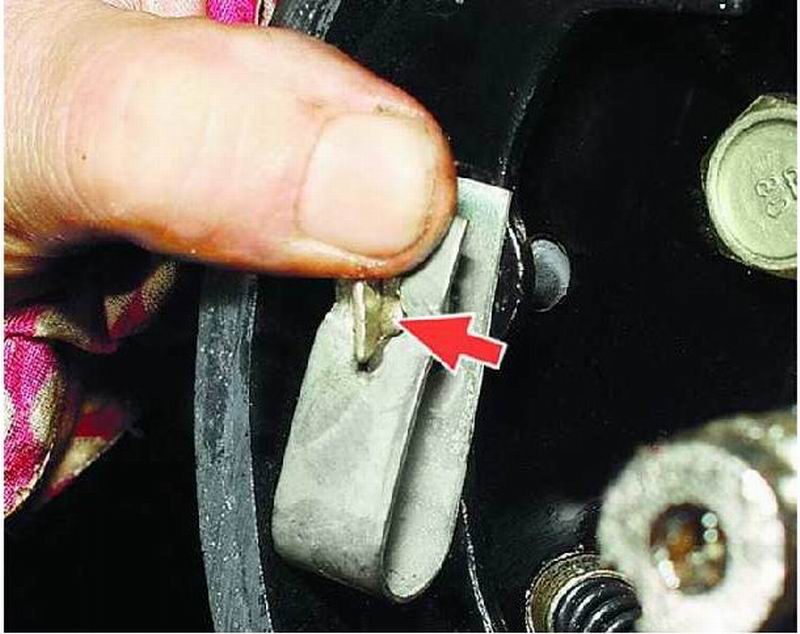

12. Сжав пластинчатые пружины... |
||
| 13. ...поверните стойки обеих колодок и снимите пружины. |
 |
||
 |

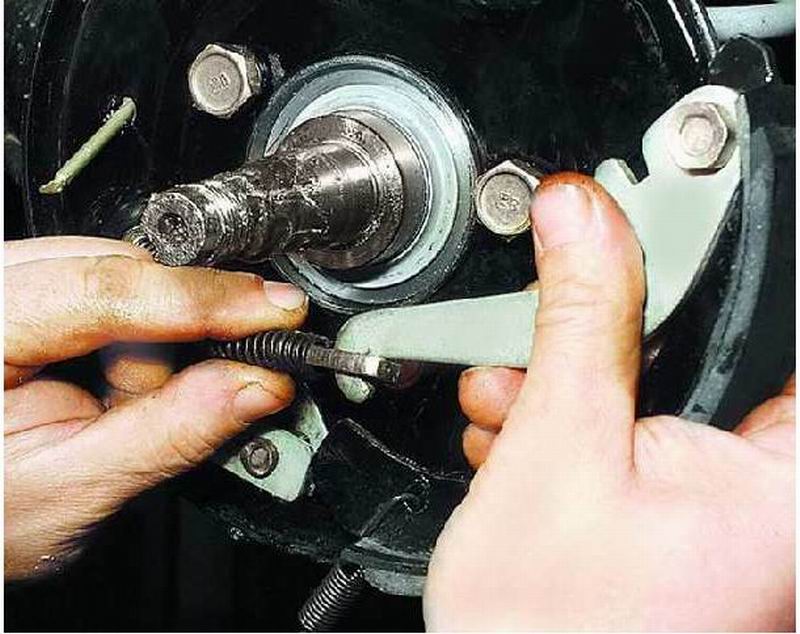

14. Снимите переднюю колодку и распорную планку. |
||

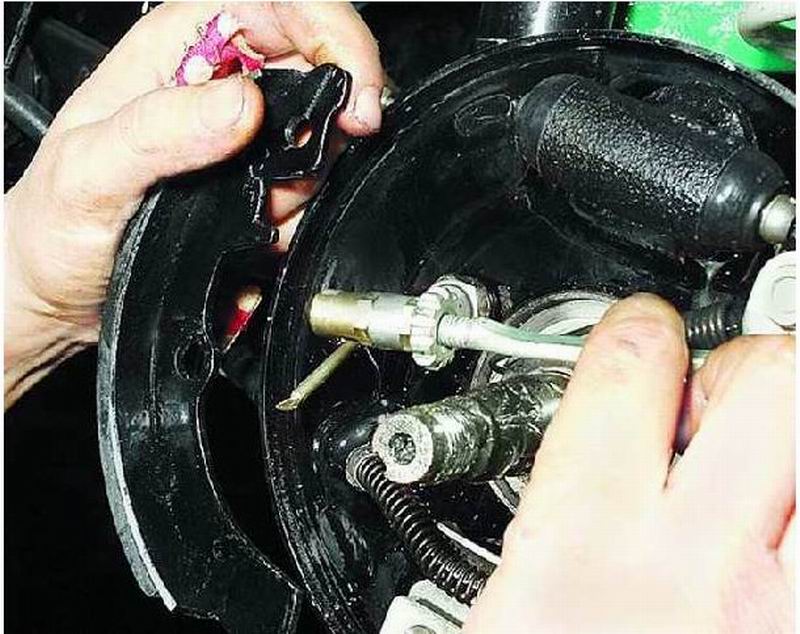

| 15. Снимите заднюю колодку, отсоединив наконечник троса стояночного тормоза от рычага ручного привода колодок. |
 |
||
 |

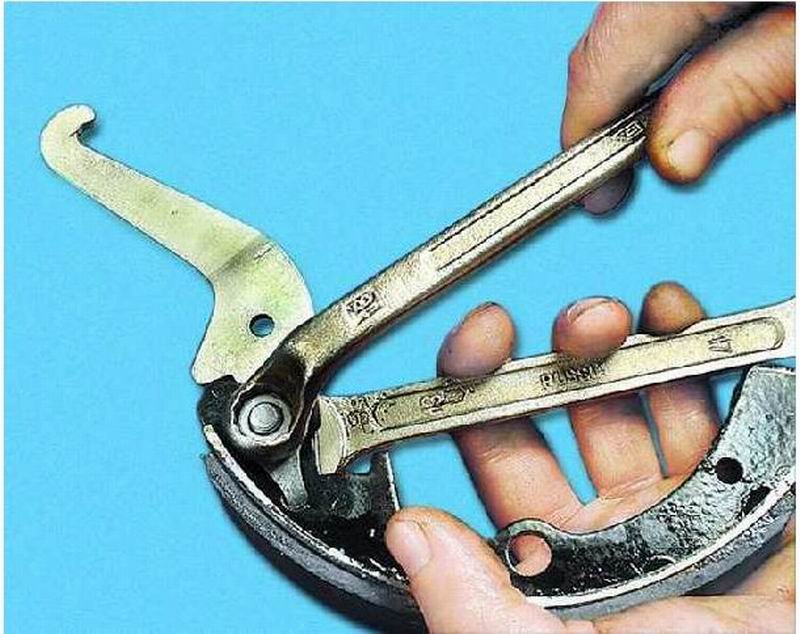

16. Отверните гайку оси рычага ручного привода колодок. |
||

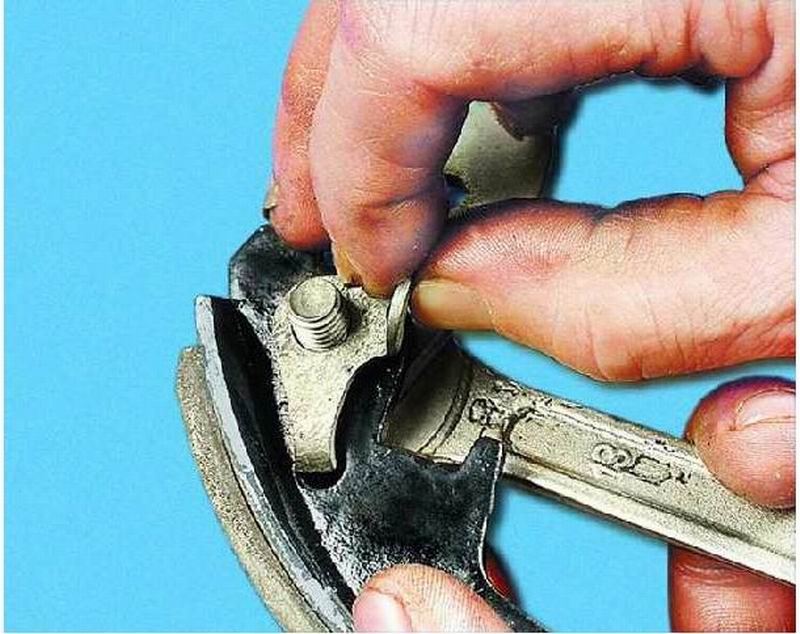

| 17. Обратите внимание: под гайкой установлена пружинная шайба. |
 |
||
 |
18. Снимите зацеп пружины. | ||
| 19. Снимите рычаг ручного привода с колодки. |
 |
||
 |

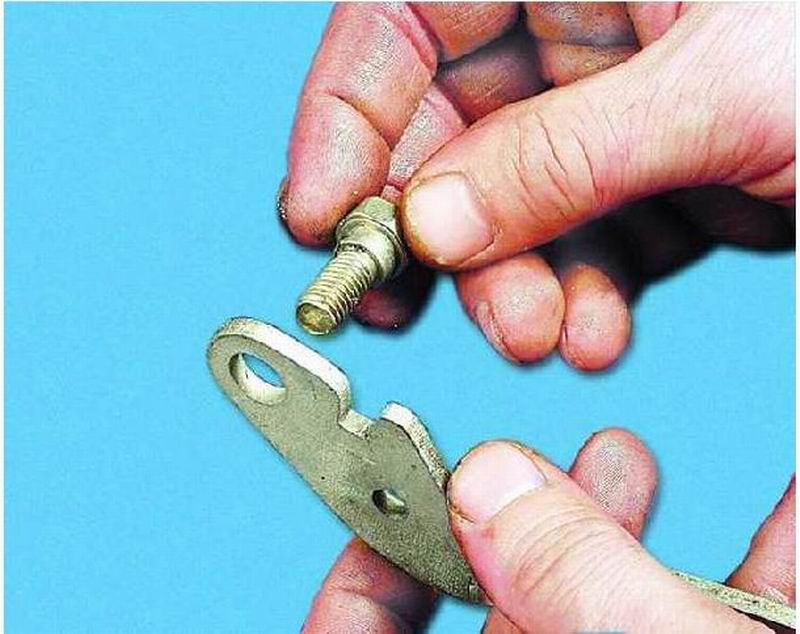

20. Выньте ось из рычага. | ||

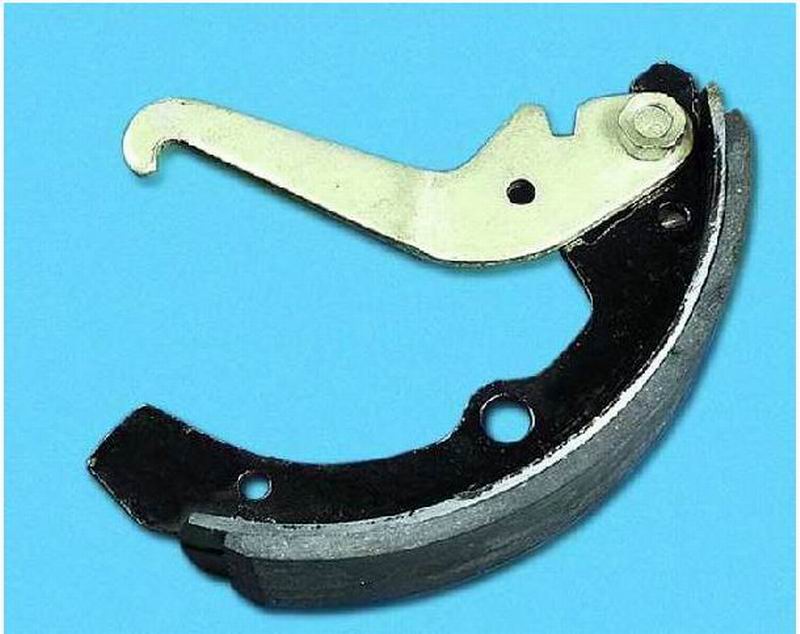

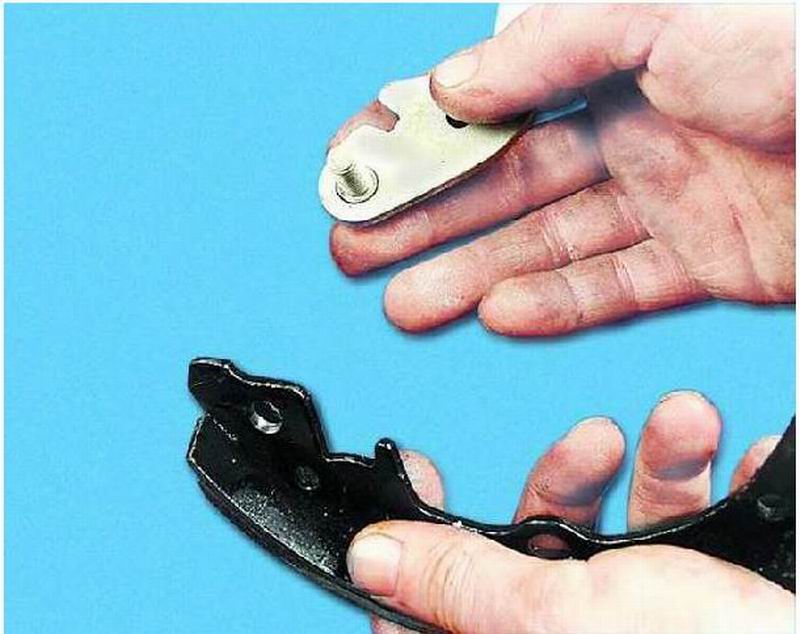

| 21. Установите рычаг ручного привода на новую заднюю колодку в порядке, обратном снятию. |
 |
||
 |
22. Снимите с разжимной планки упор колодки с фиксатором гайки. |
||

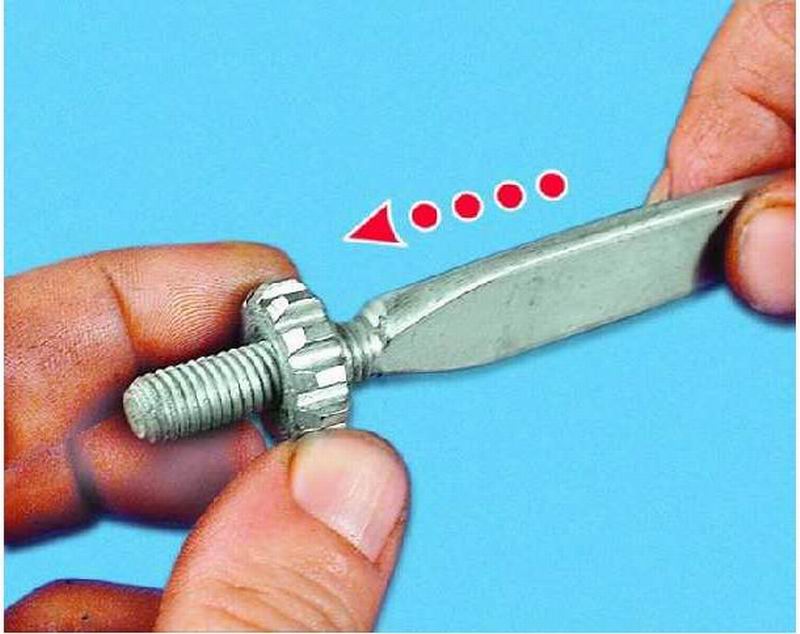

| 23. Выверните регулировочную гайку разжимной планки колодок на половину длины ее резьбовой части, чтобы увеличить длину планки. Это необходимо для удобства сборки, так как короткая планка будет выпадать из прорези колодок. |
 |
||
 |

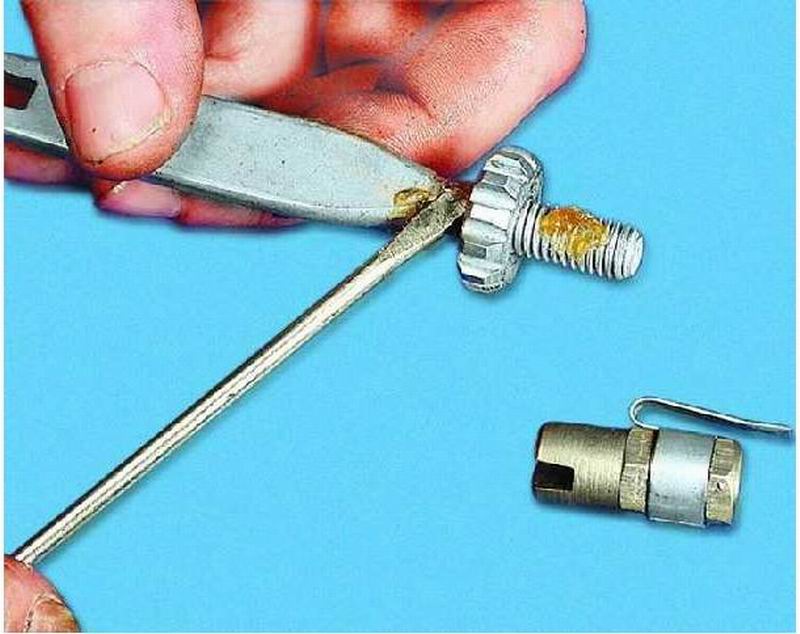

24. Смажьте резьбовую часть разжимной планки смазкой Литол-24. |
||
| 25. Установите колодки в порядке, обратном снятию. При установке распорной планки обратите внимание, что ее плоская сторона должна быть направлена вниз. |
 |
||
 |
26. С помощью напильника удалите с тормозного барабана буртик, образовавшийся в результате износа. |
||
| 27. Смажьте цапфу смазкой Литол-24. |
 |
||
 |
28. Навинчивая регулировочную гайку на разжимную планку, сведите колодки так, чтобы они не мешали установке тормозного барабана. Установите тормозной барабан и отрегулируйте зазор в подшипнике ступицы колеса (см. подраздел 3.35.). |
||
| 29. Отрегулируйте зазоры между тормозными колодками и барабаном (см. подраздел 3.34.). Установите колесо, проверьте работу стояночного тормоза и при необходимости отрегулируйте его (см. подраздел 3.37.). |
 |
||
