Большинство электрических цепей автомобиля защищены плавкими
предохранителями. Если на автомобиле не работает какой-либо из электрических
приборов, сначала проверьте предохранитель, защищающий цепь этого прибора. Имейте
в виду, что цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.) и
реле включения фар не защищены предохранителями.
Перед заменой предохранителя выясните и устраните причину выхода его из строя.
Всегда имейте с собой комплект запасных предохранителей.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными
на другую силу тока. Это может привести к повреждению электрических приборов.
Блок предохранителей находится в салоне автомобиля
под панелью приборов, с левой стороны от рулевой
колонки.
Сила тока, на которую рассчитан предохранитель, указана
на самом предохранителе.
На автомобиле применяются предохранители, рассчитанные на ток 8 и 16 А.
1. Откройте крышку блока
предохранителей.

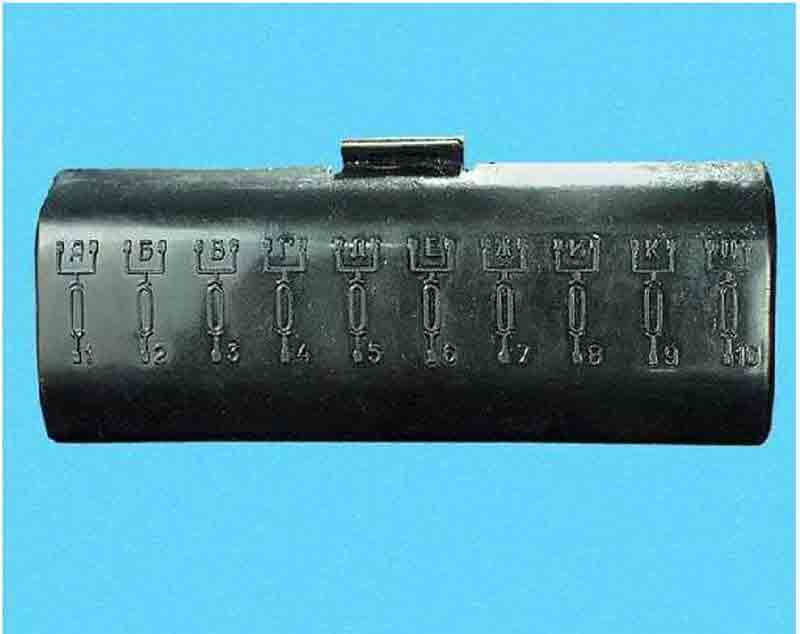

2. Определите по таблице 3
и маркировке номеров
предохранителей,
нанесенной на крышке
блока, место расположения
нужного вам
предохранителя.
3. Для замены
предохранителя нажмите на
нижний пружинный контакт
блока предохранителей и
выньте предохранитель из
блока.
4. Установите новый предохранитель согласно его
рабочему току (см. маркировку) и закройте крышку блока
предохранителей.
Указатели поворота, реле-прерыватель указателей
поворота, контрольная лампа включения указателей
поворота. Электродвигатель и реле стеклоочистителя
ветрового стекла. Электроклапан карбюратора, лампа
контроля открытия воздушной заслонки карбюратора.
Реле и контрольная лампа стояночного тормоза и
недостаточного уровня тормозной жидкости.
Указатель уровня топлива с контрольной лампой.
Указатель температуры охлаждающей жидкости.
Контрольная лампа недостаточного давления масла.
Контрольная лампа заряда аккумуляторной батареи.
Лампы света заднего хода
3
8
Нить дальнего света лампы левой фары.
Контрольная лампа включения дальнего света фар
4
8
Нить дальнего света лампы правой фары
5
8
Нить ближнего света лампы левой фары
6
8
Нить ближнего света лампы правой фары
7
8
Лампа габаритного света правого заднего фонаря.
Лампа габаритного света левой фары
8
8
Лампа габаритного света левого заднего фонаря.
Лампа габаритного света правой фары
9
16
Обогрев заднего стекла (силовая цепь).
Указатели поворота в режиме аварийной
сигнализации
